滴滤支撑系统的设计

滴流过滤器或生物塔支持系统的主要目的是支持上述介质。但是您知道支持在成功的系统运行和性能中也起着至关重要的作用吗？了解支持系统的重要性，制造商提供的系统的优点和局限性，以及需要了解的相关设计信息，将有助于加快滴漏过滤器项目的进度，并避免安装过程中的麻烦。

过程注意事项

支撑系统是滴流过滤器地下排水系统的三个主要参与者之一。地下排水系统也有助于促进 空气通过介质床循环并收集处理后的废水进行输送。在评估一个支持系统时，重要的是要考虑这些元素之间的关系：

输送：支撑系统应可调节，以适应在滴流过滤器中输送污水所需的地面坡度。在圆形滤波器中，通道通常穿过滤波器的中心。然而，也存在其他的设计。

对流：大多数滴流过滤器依靠自然对流来提供曝气。在这个过程中，过滤器内部和外部的温差驱动空气进入过滤器。当负载高或内外温差过低时，可使用辅助风扇系统。Brentwood观察到，随着下泄高度的增加，过滤器在增加有机负荷和处理效率方面都有有益的结果。对于正在进行改造的滴漏过滤器，利用制造商提供的支撑系统和增加下漏高度可能有助于满足更严格的污水限制并增加处理能力。请注意，高度不够的排水系统可能会导致空气停滞和气流阻塞。

现有的岩石过滤器，特别是低泄水高度的浅层过滤器，并不是滴流过滤性能的最佳选择。由于塑料介质增加了现有岩石过滤器的处理能力，强烈建议设计师也考虑下排水系统是否允许足够的曝气来适应负载的增加。提供的曝气估计以及最小地下排水高度的建议位于WEF实践手册8，第4版，好氧固定生长反应器。布伦特伍德也可以根据要求提供这些信息。

升级现有支援系统

在20世纪80年代和90年代，大多数支撑系统由现浇或预制混凝土梁组成。这些梁通常是6“到8”宽，可能有也可能没有排水槽（有氧，156-157）。这些光束的间距各不相同，但2 '的中心间距是典型的（有氧，156-157）。在21世纪初，由于易于安装和成本较低，制造商提供的支持系统在改造和新建中变得越来越普遍。最佳的改进方法最终取决于滴漏过滤器的类型及其当前的支撑系统。

对于带有瓷砖支撑系统的浅过滤器，建议将支撑系统替换为制造商提供的系统，因为这些系统通常存在较低的下泄高度。

对于有混凝土柱梁的过滤器，建议在混凝土梁顶部安装玻璃钢格栅，以改善排水。木梁应替换为制造商提供的支撑系统或一个全新的支撑系统。

在项目开始时，应仔细评估任何现有混凝土的状况。脆弱的混凝土会使任何支撑系统失效。请注意，即使在提供pe认证结构设计的情况下，制造商也无法评估工况。

制造商提供的支持系统

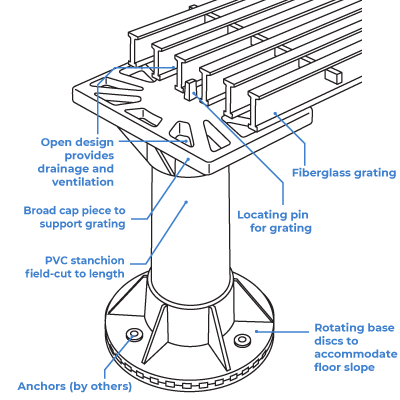

虽然确切的布局和尺寸各不相同，但所有制造商提供的支撑系统都由类似的设计组成。这些系统 包括一个固定在滴滤地板上的墩支撑（有或没有玻璃钢梁）。在桥墩或FRP梁的顶部是FRP格栅。通过使用钉枪驱动的粉末驱动紧固件，将桥墩系统固定在滴流过滤器地板上。这方面的变化很常见。Brentwood的AccuPier支持系统详细介绍在右侧，供参考。

通常，桥墩支撑系统的高度必须在9英寸到42英寸之间。最低高度要求也很重要，以确保适当的曝气过滤器。可以提供高度超过42英寸的桥墩系统，但需要特殊设计。

支撑系统的设计必须能够支撑介质、生物质和水的重量，并具有适当的安全系数。这个负载应该包含在规范中。设计载荷是根据DOW化学公司提供的研究估计的，其中模块在运行后称重。设计载荷是基于介质的高度。过滤器越高，系统要支撑的重量就越大。

大多数制造商使用第三方供应商的某些组件的支持系统，如玻璃钢光栅和紧固件。

玻璃钢格栅通常是设计的控制因素，因为大多数桥墩支撑系统可以承受比玻璃钢格栅高得多的设计荷载。玻璃钢格栅通常设计承受一定的设计荷载。这些设计负载应该合并到规范中。通常情况下，一个2英寸高1 ‘或2 ’宽光栅提供的长度最经济的切割。

应在玻璃钢格栅上涂上树脂涂层，以承受滴流过滤器中的腐蚀性环境。用于玻璃钢格栅的树脂产品通常分为两类，用于滴滤应用：

1. 聚酯。聚酯是阻燃剂，具有中等的耐腐蚀性。该树脂适用于大多数市政应用和非腐蚀性工业应用。
2. 乙烯基酯。乙烯基酯是阻燃剂，具有优异的耐腐蚀性。这适用于腐蚀性工业应用。

提供p.e.p.认证的结构设计对供应商来说应该很简单。可以以象征性的费用签约各种第三方结构顾问。制造商应该熟悉提供pe认证的设计，因为结构顾问将需要供应商提供信息。测试数据也可能需要由供应商提供。

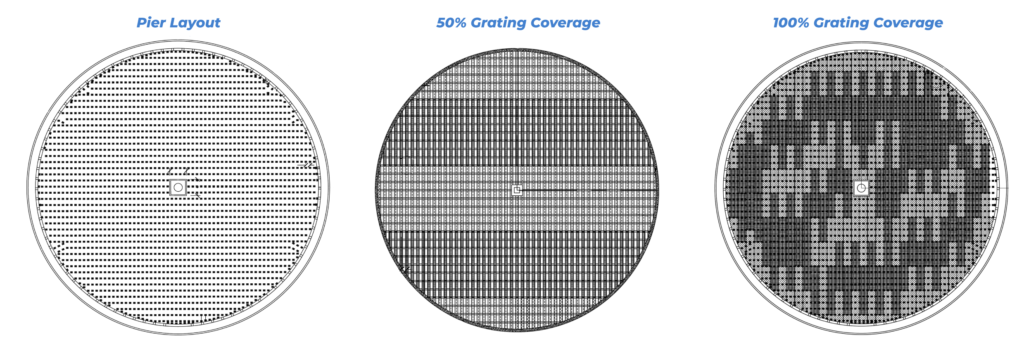

布伦特伍德提供的支持系统以网格形式布置。从桥墩到桥墩的间距通常为2‘x 3 ’或3 ' x3 '，具体取决于滴滤高度。玻璃钢格栅固定在桥墩系统的顶部。对于有合适混凝土梁的水池，玻璃钢格栅固定在梁上。根据过滤器的负载，光栅提供100%或50%的覆盖率。请看下面的几个例子：



支撑系统安装

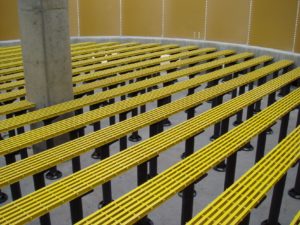

支撑系统安装首先需要使用粉笔线创建网格，并在盆地地板上标记码头位置。基地采用Brentwood的设计，可以方便地进行现场调整，以考虑地面坡度。在非地震带，粉末驱动销可以锚定支撑基础。PVC管长度测量和切割。然后将桥墩系统的其余部分组装起来，并将玻璃钢格栅固定在顶部。

现场条件

在设计过程的早期，确定滴流过滤器是否落在地震带内是非常重要的。地震带需要特别考虑。为了进行合理的设计，必须建立风险类别和场地类别。地震带需要特殊锚固，这将影响锚的选择和所需的安装时间。在某些情况下，在项目投标之前执行pe认证的设计以牢固地建立规范要求可能是谨慎的。

滴滤分析检查表

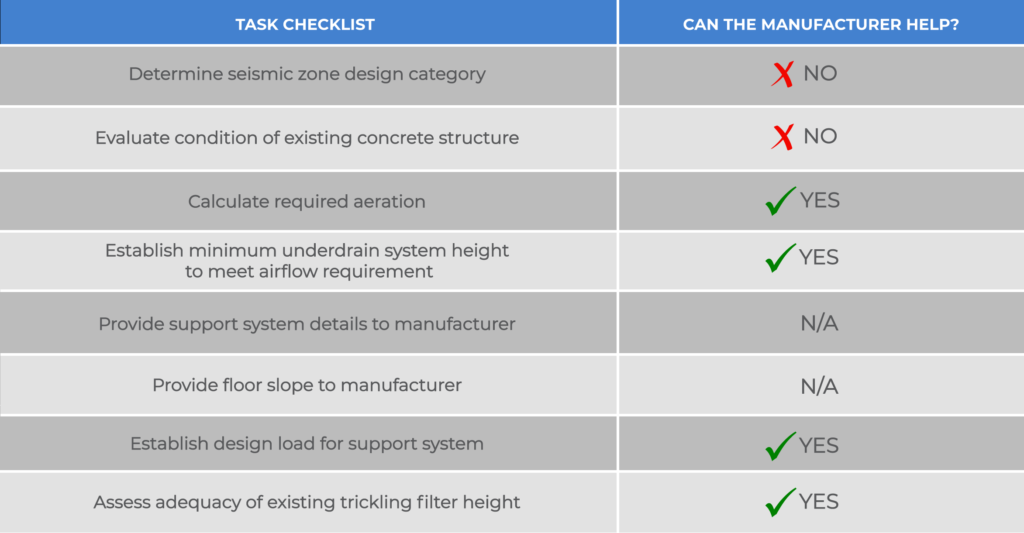

滴滤支撑系统对过滤器的完整性和处理性能都很重要。越早对支持系统进行分析，结果越好，解决方案的成本效益也越高。这包括通过共享支持系统图纸、现场条件和项目目标，让制造商尽早参与设计过程。根据具体情况，制造商提供的支持系统可能是一个不错的选择，但任何改造情况都应根据具体情况进行处理。参考下面的清单作为分析支持系统的基础，以及在规范中应该包括什么：

参考文献

水环境联合会。(2000)。好氧固定生长反应器。

Creative pultrudes, Inc .（2004）。Pultex拉挤设计手册。
