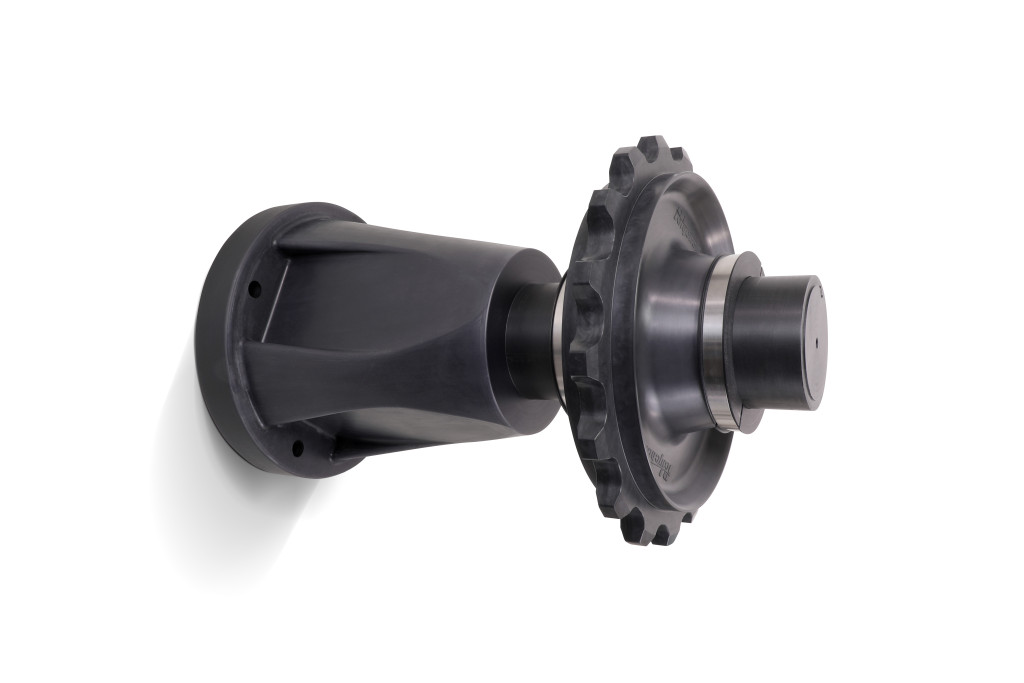

TrueSpan™存根轴
Polychem TrueSpan短轴有三种可配置的尺寸，适用于各种储罐宽度、装载和布局。短轴的范围从12到25英寸的链轮距离墙。TrueSpan短轴兼容标准和TrueSpan系统，提供现场调整，以适应许多壁面变化和链轮中心线的考虑。每个TrueSpan短轴可以配备两个夹紧圈，以设置链轮中心线尺寸和一个可选的保持板，以扩大可调节性。
好处
每个短轴最小6英寸链轮调整
易于现场调节，安装灵活
减少前期工程和交货时间
减少定制组件，简化库存和备件
在短轴内导航
规范
英语
度规
| 短轴尺寸 | 离墙中心线范围（中） | 总长度（英寸） | 滑动轴承材料 | 设置项圈 | 可选固定板 |
|---|---|---|---|---|---|
| 小 | 13 - 17 | 19.75 | uhmw - pe | 铸造尼龙-6与316 SS夹具 | 聚碳酸酯 |
| 媒介 | 16 - 20 | 22.75 | uhmw - pe | 铸造尼龙-6与316 SS夹具 | 聚碳酸酯 |
| 大 | 18 - 24岁 | 26.75 | uhmw - pe | 铸造尼龙-6与316 SS夹具 | - |
| 短轴尺寸 | 离墙中心线范围（mm） | 总长度（mm） | 滑动轴承材料 | 设置项圈 | 可选固定板 |
|---|---|---|---|---|---|
| 小 | 330.20 - 431.80 | 501.65 | uhmw - pe | 铸造尼龙-6与316 SS夹具 | 聚碳酸酯 |
| 媒介 | 406.40 - 508 | 577.85 | uhmw - pe | 铸造尼龙-6与316 SS夹具 | 聚碳酸酯 |
| 大 | 457.20 - 609.60 | 679.45 | uhmw - pe | 铸造尼龙-6与316 SS夹具 | - |
互补的组件
垫板
轴承
硬件
铸造尼龙-6套衣领

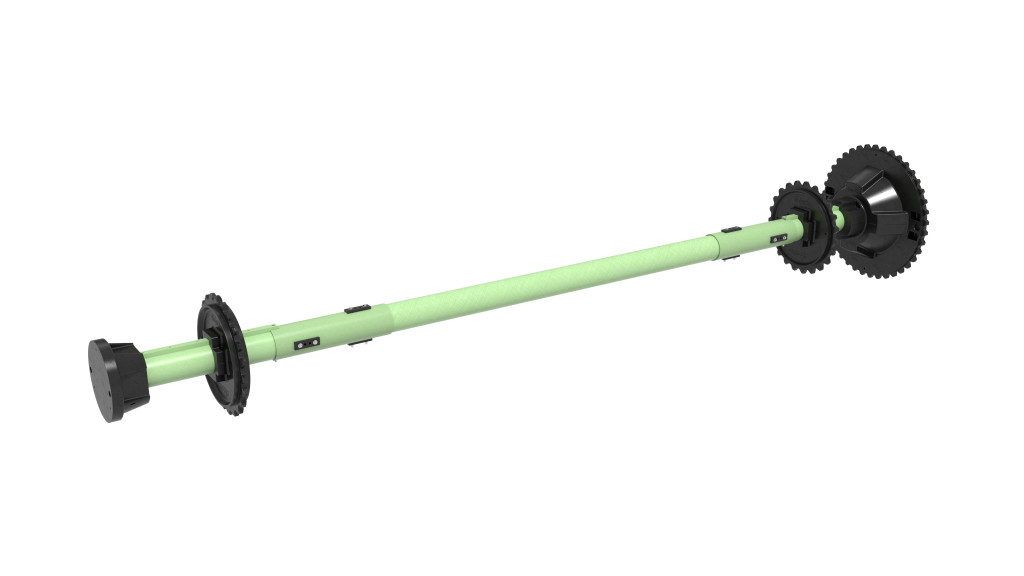

TrueSpan可调头轴
TrueSpan可调节墙支架
垫板
链轮可以固定到短轴与一个单一的螺栓使用聚碳酸酯保持板。
轴承
水润滑UHMW-PE管状轴承在主轴上旋转，并与外端管连接以支撑轴。充油尼龙6轴承可用于高温和化学品腐蚀超高分子量聚乙烯的特定情况。
硬件
使用相同的遗留链轮与更大的现场调整。
铸造尼龙-6套衣领
套圈安全伸缩管和链轮在TrueSpan短轴和固定与316 SS带夹。

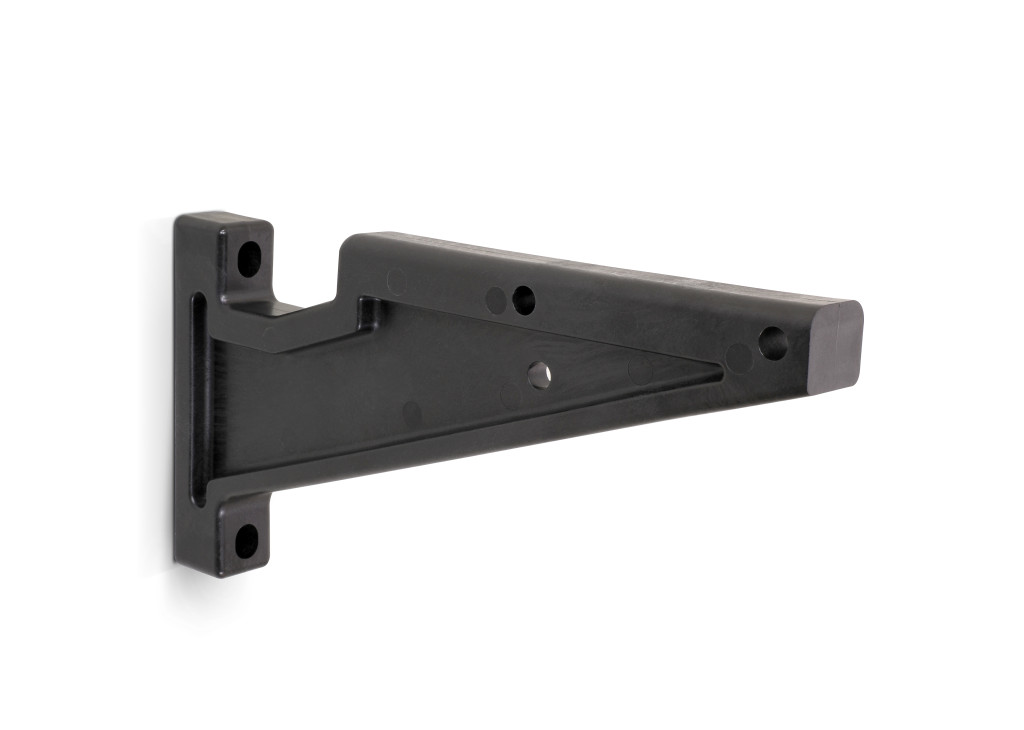

TrueSpan可调节墙支架
根据罐宽，可提供三种标准壁支架长度，也可提供定制长度。
