Polychem®头轴
Polychem非金属伸缩头轴于1984年发明并安装为第一个100%非金属系统的一部分。当时,该行业刚刚开始测试塑料作为钢的一种更轻、耐腐蚀的替代品。今天,Polychem非金属头轴已成为水处理行业的黄金标准。

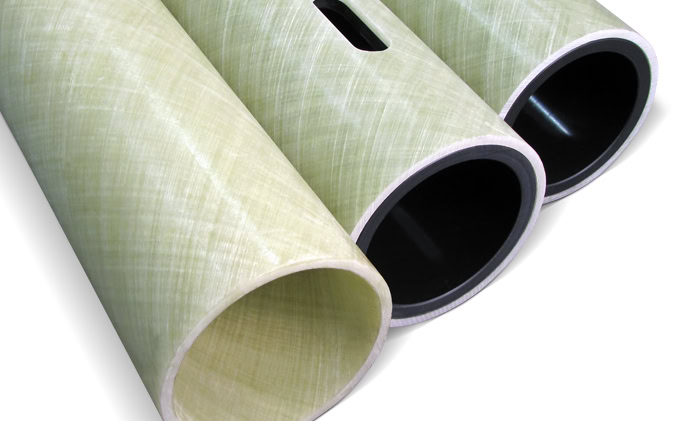

头轴的独特组件不需要起重机安装,几乎无需维护。带有内部轴承和键槽的两个玻璃纤维端管重叠在中心管上,并与扭矩联锁和设置环连接在一起,形成一个坚固,易于提升的轴。自推出以来,Polychem伸缩头轴设计已在全球12,000多个系统中使用。

特性
设计允许增加现场可调节性
轻松滑过预装,壁挂式主轴
由高强度,双轴缠绕玻璃钢组成
提供单管和大管设计
可提供金属轴系
导航Polychem®系统
规范
英语
度规
产品 | 选项 | #管 | 跨度范围(英尺) | 管材料 | 主轴材料 | 中心管外径(in) | 关键材料 | 套接箍材料 |
---|---|---|---|---|---|---|---|---|
Polychem头轴 |
标准 |
3 |
10 - 29 |
玻璃纤维增强环氧树脂; 双轴缠绕在45° |
把尼龙6 |
5.25 |
尼龙6-6 |
用尼龙-6浇铸 316不锈钢带夹 |
Polychem头轴 |
莫诺 |
1 |
2 - 10 |
玻璃纤维增强环氧树脂; 双轴缠绕在45° |
把尼龙6 |
没有一个 |
尼龙6-6 |
用尼龙-6浇铸 316不锈钢带夹 |
Polychem头轴 |
巨型 |
3 |
29 - 40 |
玻璃纤维增强环氧树脂; 双轴缠绕在45° |
把尼龙6 |
10.73 |
尼龙6-6 |
用尼龙-6浇铸 316不锈钢带夹 |
产品 | 选项 | #管 | 跨度范围(m) | 管材料 | 主轴材料 | 中心管外径(mm) | 关键材料 | 套接箍材料 |
---|---|---|---|---|---|---|---|---|
Polychem头轴 |
标准 |
3 |
3.05 - 8.84 |
玻璃纤维增强环氧树脂; 双轴缠绕在45° |
把尼龙6 |
133.35 | 尼龙6-6 |
用尼龙-6浇铸 316不锈钢带夹 |
Polychem头轴 |
莫诺 |
1 |
0.61 - 3.05 |
玻璃纤维增强环氧树脂; 双轴缠绕在45° |
把尼龙6 |
没有一个 |
尼龙6-6 |
用尼龙-6浇铸 316不锈钢带夹 |
Polychem头轴 |
巨型 |
3 |
8.84 - 12.19 |
玻璃纤维增强环氧树脂; 双轴缠绕在45° |
把尼龙6 |
272.54 |
尼龙6-6 |
用尼龙-6浇铸 316不锈钢带夹 |
Polychem头轴 |

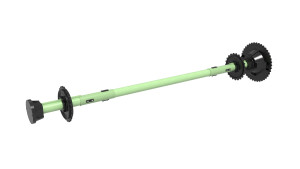

TrueSpan™ |
3 |
3.05 - 6.40 |
玻璃纤维增强环氧树脂; 双轴缠绕在45° |
把尼龙6 |
146.05 | 尼龙6-6 |
- |
互补的组件
铸造尼龙6端主轴
尼龙6套衣领
联锁键
扭矩联锁系统
轴承

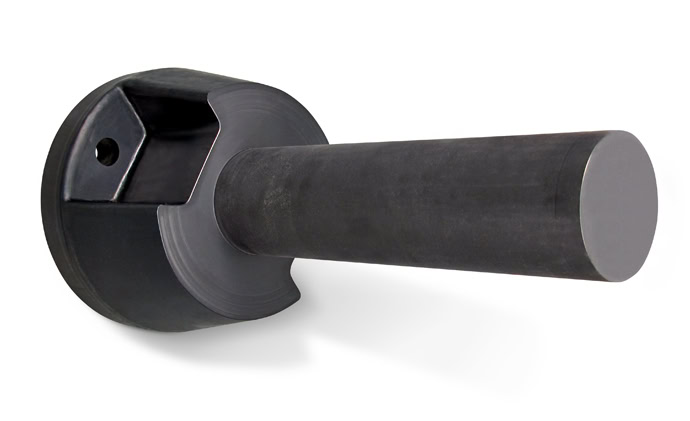

铸造尼龙6端主轴
壁挂式主轴支持管组件,因为它们在内部管轴承上旋转,并配备千斤顶螺栓,便于对准。

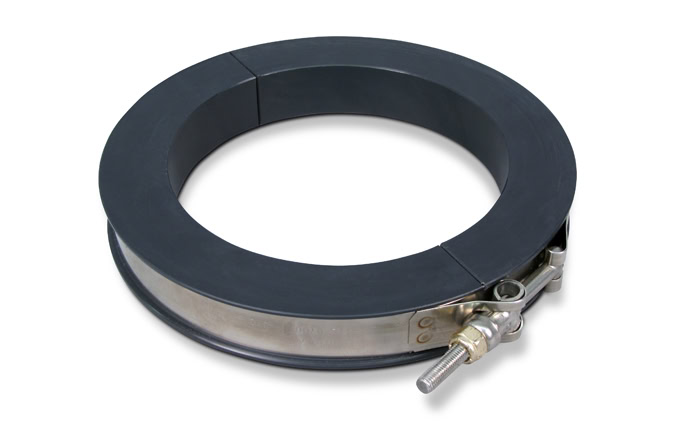

尼龙6套衣领
项圈安全伸缩管和固定与316 SS带夹。

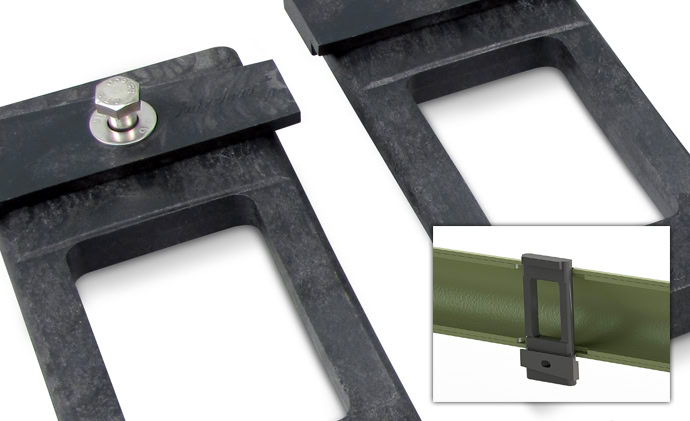

联锁键
模压尼龙6-6键连接头轴链轮到管状轴总成,允许链轮传递扭矩到系统。

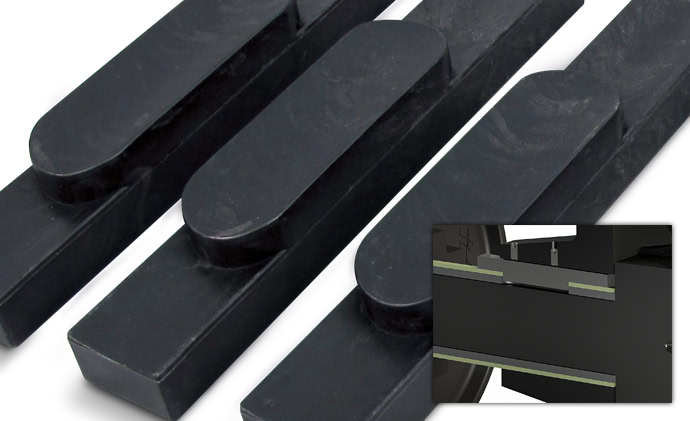

扭矩联锁系统
扭矩联锁系统将三个重叠的管柱连接起来,形成一个轴,并通过一组接箍和钥匙进行固定。

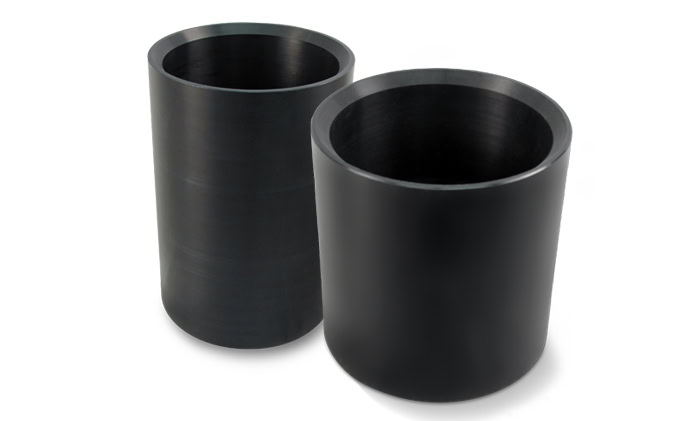

轴承
水润滑UHMW-PE管状轴承在主轴上旋转,并与外端管连接以支撑轴。
